팬(fan)으로 보는 컴퓨터 공기의 흐름 알아보기

지난번에는  CPU 쿨러 문제로 인해 시스템이 불안해지고 여러 문제가 발생하는 경우를 알아봤습니다.



오늘은 팬( FAN )을 어떻게 장착해야 본체 내부의 열을 효과적으로 배출하고,

시스템을 안정적으로 유지할 수 있는지 알아보겠습니다.



많은 분들이 팬을 설치할 때 공기가 어디로 들어오고, 어디로 빠져나가는지 헷갈려 하는 경우가 많습니다.

지금부터 팬의 방향과 공기의 흐름에 대해 설명 드리겠습니다.



컴퓨터 본체 공기 흐름



컴퓨터 본체 공기 흐름



가장 일반적인 쿨러( 팬 )를  기준으로 공기의 흐름을 이해해 보겠습니다.

팬의 구조를 잘 보시면 앞면과 뒷면이 있습니다.



팬의 전면 >> 공기가 들어오는 흡기 방향

팬의 후면 >> 공기가 나가는 배기 방향

즉, 전면에서는 공기가 들어오고, 후면으로 공기가 빠져나가는 것입니다.



아래 사진은 쿨러의 전면 모습입니다.

이 방향으로 공기가 들어오는 흡기 구조입니다.

쿨러 전면 사진 "바람이빨려 들어가는 흡기 방향입니다"



아래 사진은 쿨러의 후면입니다.

이 방향으로 공기가 배출 됩니다.



팬이 컴퓨터 전면에 장착되어 있다면 외부의 신선한 공기를 내부로 끌어 들이는 역할을 하고,

후면에 장착되어 있다면 내부의 뜨거운 공기를 밖으로 배출하는 역할을 합니다.



이 방향을 반대로 설치하는 경우, 공기의 흐름이 꼬이면서 오히려 발열이 심해지고 시스템이

불안정해 질 수 있으며 고장의 원인이 되기도 합니다.

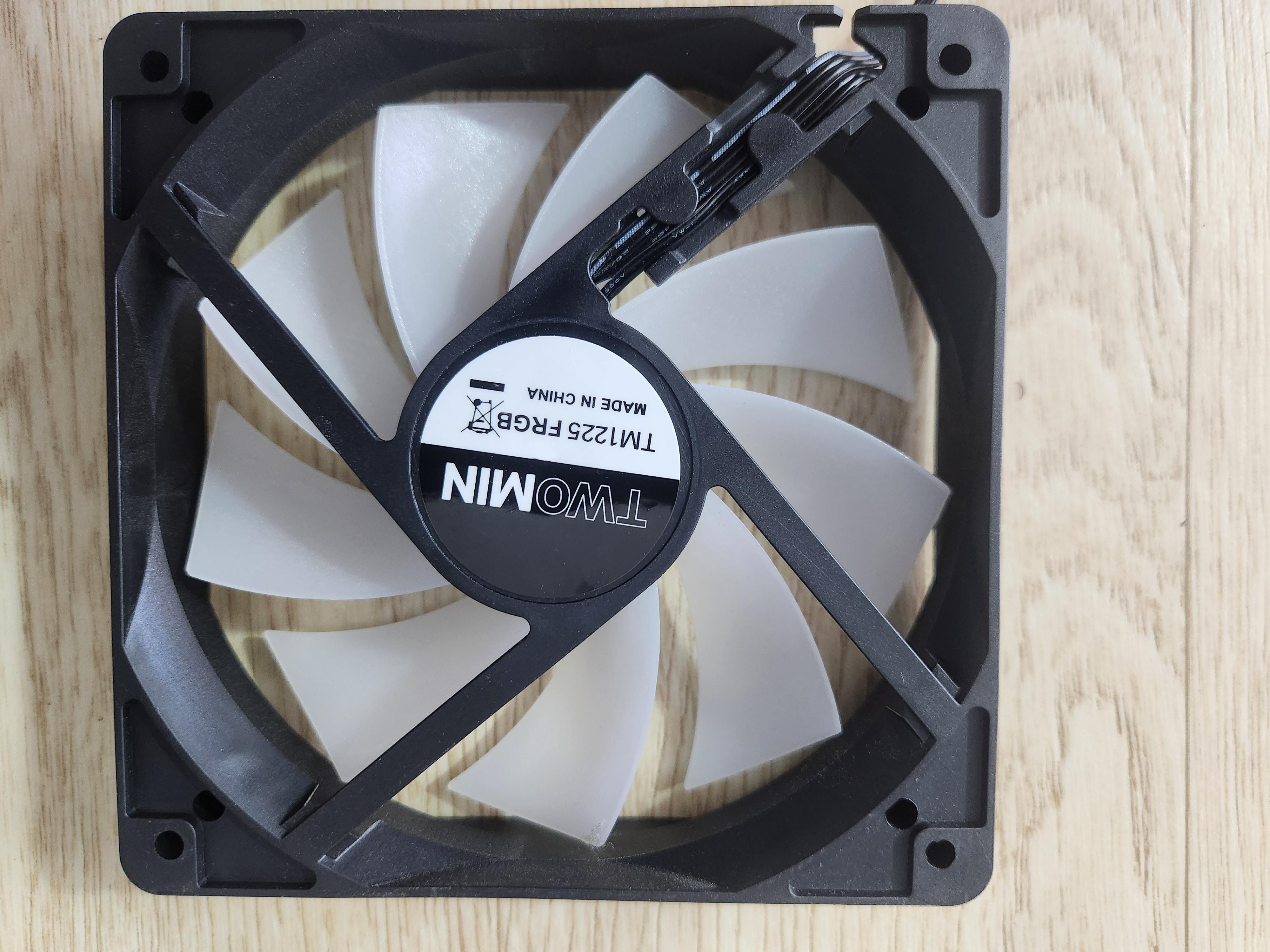

쿨러의 후면: 더운공기가 빠져나가는 배기 방향입니다.







공기 흐름의 중요성



컴퓨터 내부에서는 CPU쿨러와 그래픽카드 쿨러에서 발생한 뜨거운 공기를

시스템 쿨러가 외부로 배출하는 구조를 만들어야 합니다.

공기의 흐름은 다음과 같이 형성되는 것이 좋습니다.

외부 공기 유입  >>  내부 순환  >> 외부 배출

여기서 중요한 점은 쿨러를 많이 장착하는 것이 아니라 공기의 흐름을 정확하게 만드는 것입니다.



공기의 흐름을 잘 살펴 보세요.



다음은 그래픽카드가 고장난 경우인데



CPU 쿨러의 방향이 잘못 장착되어

뜨거운 공기가 그래픽카드 쪽으로 계속 전달되는 구조였습니다.

이 상태에서 장시간 게임이나 작업을 하게 되면

그래픽카드의 온도가 계속 상승하게 되고

그 결과 그래픽카드 뿐만 아니라

메인보드나 CPU까지 영향을 받아 고장으로 이어질 수 있습니다.

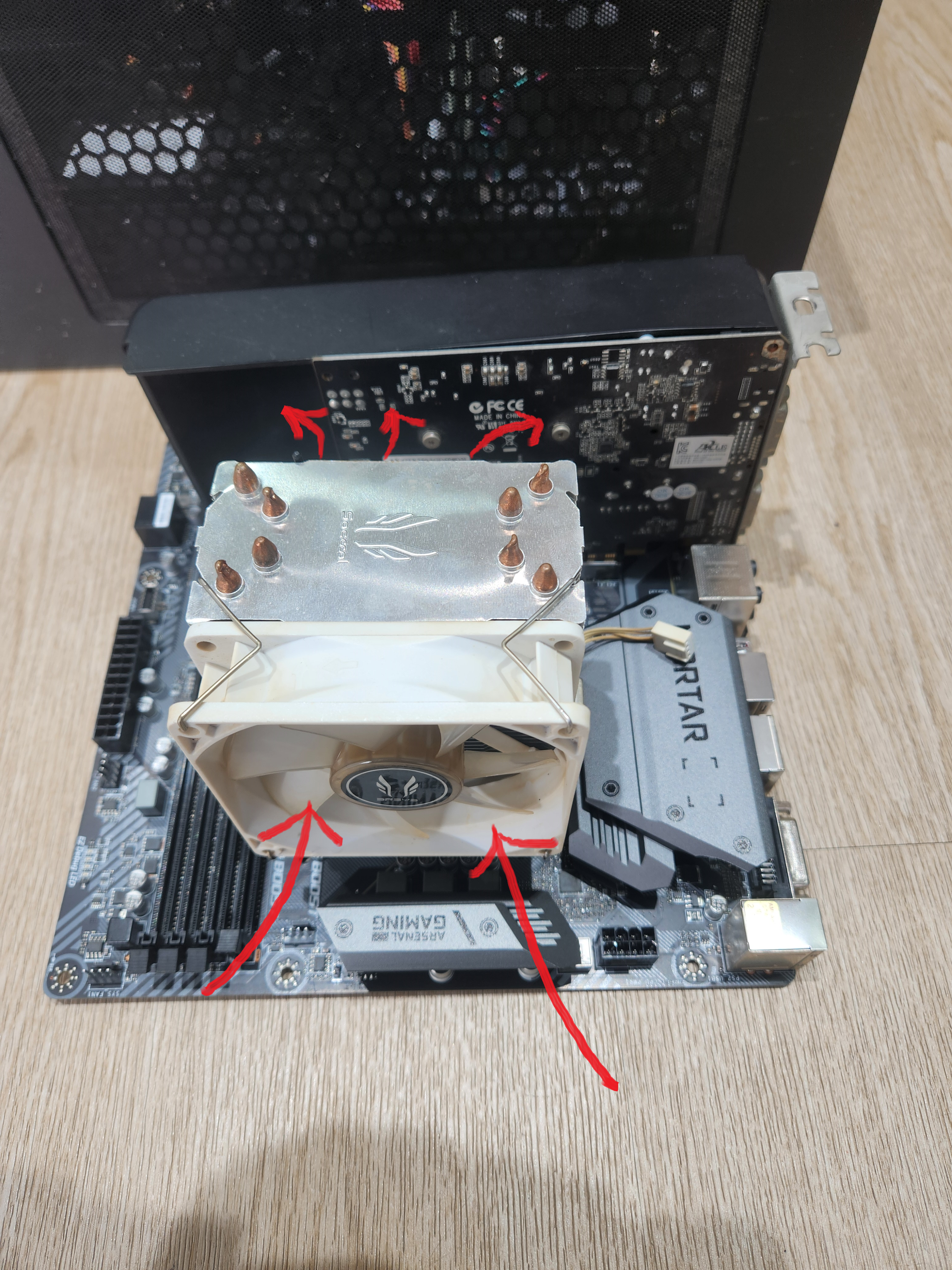

cpu쿨러의 잘못장착 예시



CPU쿨러는 반드시

내부의 뜨거운 공기를 후면 방향으로 보내도록 장착해야 합니다.

즉, 공기가 자연스럽게 뒤쪽 배기 팬을 통해 외부로 빠져나가야 합니다.

이런 구조가 만들어지면 컴퓨터 내부 온도가  안정적으로  유지되어 시스템이 좋아집니다.

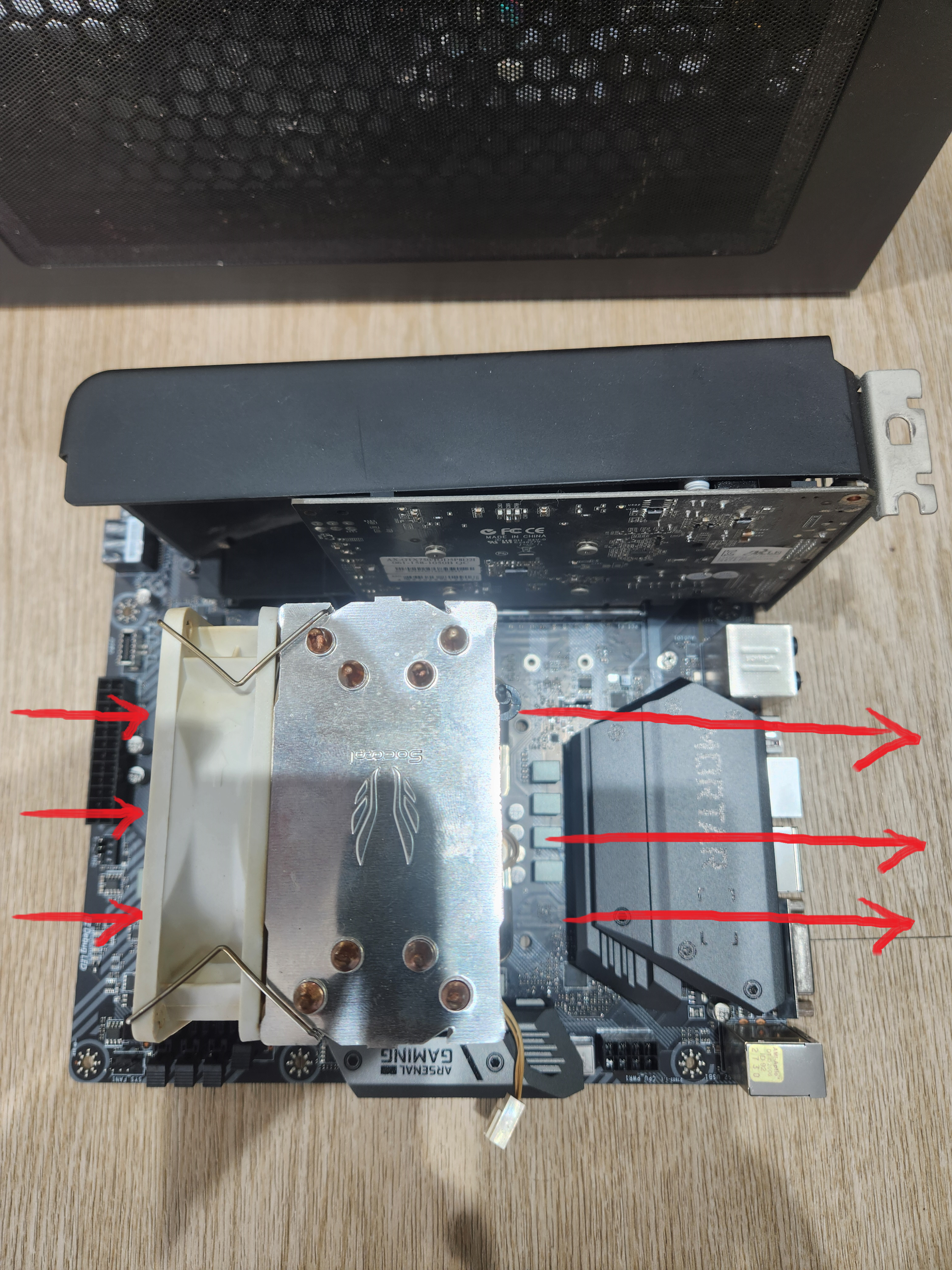

CPU쿨러 장착 옳은 예시



시스템 쿨러의 오해

많은 분들이 쿨러는 많을수록 좋다고 생각하지만, 실제로는 그렇지 않습니다.

경험상 후면 시스템 쿨러가 없거나 작동하지 않아도

큰문제가 발생하지 않은 경우도 많습니다.



하지만



중요쿨러

CPU쿨러 / 그래픽카드 쿨러  / 파워서플라이쿨러

이 부분에 문제가 생기면 바로 발열과 성능저하 하드웨어 고장으로 이어질 수 있습니다.

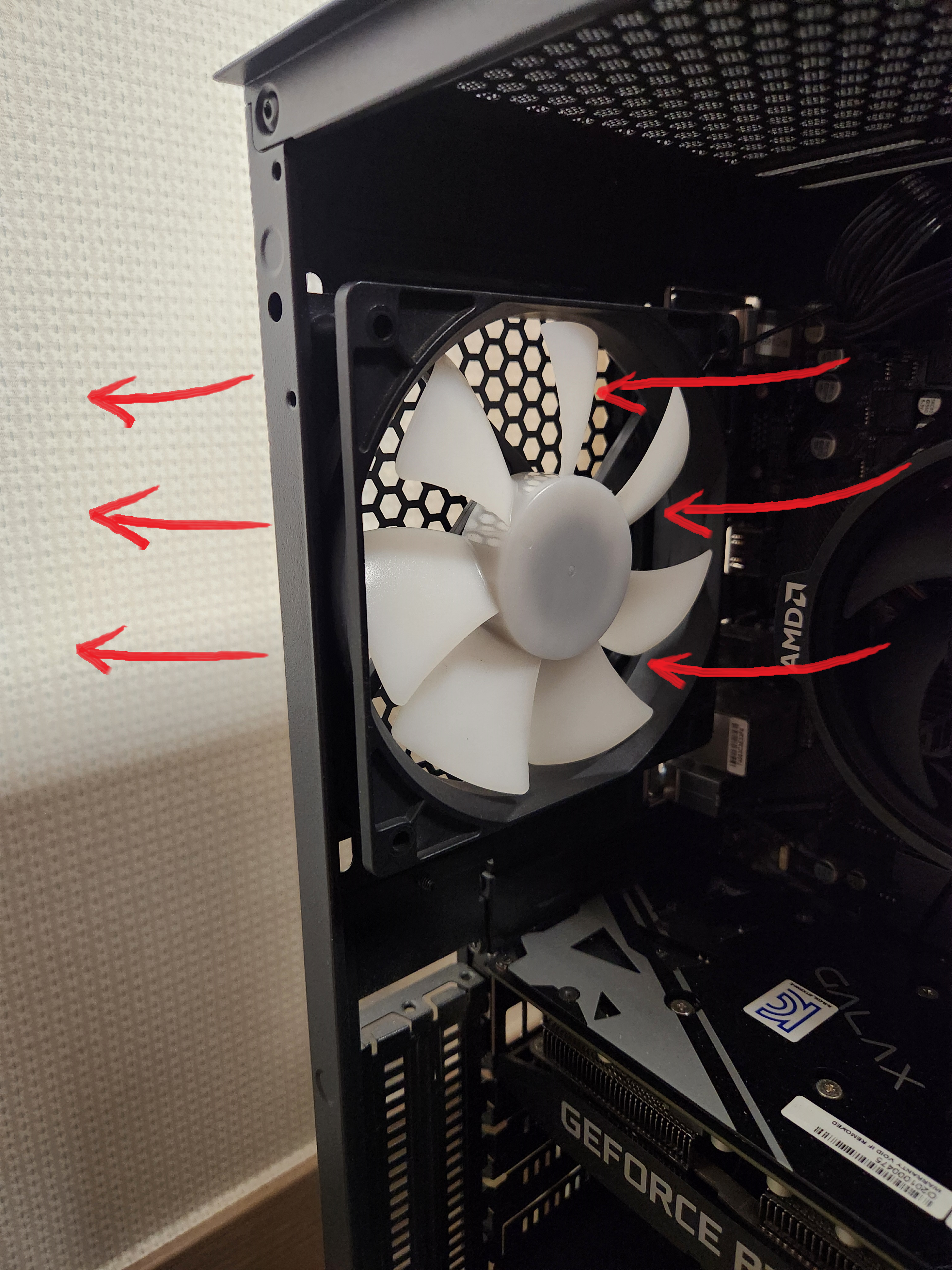

후면 시스템쿨러



컴퓨터의 공기 흐름은 생각보다 매우 중요한 요소입니다.

흡기와 배기의 방향을 정확하게 이해하고

올바르게 쿨러를 장착하는 것만으로도

발열감소 ,시스템 안정, 부품 수명연장

이런 효과를 얻을 수 있습니다.



컴퓨터를 오래 안정적으로 사용하기 위해

쿨러 방향과 공기 흐름을 한번 점검해 보세요.



우리는 컴퓨터를 많이 쓰기 때문에 항상 컴퓨터의 공기 흐름을  잘 판단하고,  정확하게 쿨러를 장착해서

소중한 PC를 지키는 지킴이가 됐으면 좋겠습니다.



실제 흡기와 배기가 정상적으로 잘 작동하는 모습입니다.





참고로

CPU 온도나 그래픽카드 온도, 시스템온도가 특별히 높지 않다면 굳이 분해해서

서멀 구리스를 재도포하거나  쿨러를 교체할 필요는 없습니다.

안정화된 상태를 깨지 말아 주세요.^^
